Van phản lực xung có bộ thu bụi

Qingdao Star Machine cung cấp V1614718 Van phản lực xung bộ thu bụi, nó dựa trên van xung điện từ cơ hoành và thiết kế cơ chế piston, áp dụng cấu trúc nhúng, với hiệu suất thổi mạnh hơn và tuổi thọ cao hơn. Các tính năng cốt lõi của nó là:

Tính năng cấu trúc

Bao gồm đầu phi công điện từ, thân piston và van, khu vực của buồng phía sau piston lớn hơn buồng phía trước và lực khí nén đảm bảo trạng thái đóng nhạy cảm.

Hủy bỏ màng cao su và lò xo áp suất, sử dụng cấu trúc pít-tông cường độ cao, cải thiện đáng kể độ bền.

Nguyên tắc làm việc của van Jet Pulse của bộ thu bụi được chia thành hai giai đoạn:

Trạng thái thổi: Sau khi tín hiệu được nhập bởi bộ điều khiển điện, đầu thí điểm điện từ mở lỗ dỡ tải và khí áp suất ở buồng phía trước của piston nhấc piston lên và mở kênh thổi.

 Trạng thái đóng: Sau khi tín hiệu biến mất, lỗ dỡ tải được đóng lại, áp suất khí ở buồng sau của pít -tông đẩy pít -tông để thiết lập lại và kênh được đóng lại.

Tiêu chuẩn kỹ thuật

Áp lực làm việc: 0,2 ~ 0,6MPa

Đặc tả điện áp: DC24V hoặc AC220V/50Hz

Lớp bảo vệ: IP65

Phương tiện làm việc: Không khí sạch

Nhiệt độ áp dụng: Loại nhiệt độ phòng -25 ~ 85, loại nhiệt độ cao -25 ~ 230.

Tuổi thọ: 1 triệu lần

Thông số kỹ thuật cài đặt của Van phản lực Pulse của bộ thu bụi

Yêu cầu niêm phong: Kết nối ren phải được lấp đầy bằng băng nguyên liệu thô PTFE hoặc chất bịt kín ren, và bề mặt kết hợp của hộp phân phối không khí phải được mịn và sạch.

Xử lý nguồn không khí: Đường ống đầu vào không khí của hộp phân phối không khí phải được lắp đặt với bộ lọc và bộ điều chỉnh, và đáy được trang bị van thoát nước để đảm bảo không khí nén khô và không có tạp chất.

Độ chính xác xử lý: Mặt cài đặt gói không khí mặt theo Hình 2 Xử lý, để đảm bảo rằng dung sai kích thước và độ nhám bề mặt.

Yêu cầu làm sạch: Túi khí và Blowpipe nên được làm sạch hoàn toàn trước khi lắp đặt để tránh các mảnh vụn còn lại.

Sự liên quan

Khi cài đặt với đa tạp tròn, các kích thước phải theo Hình 3 để đảm bảo kết nối của kết nối (ví dụ: khẩu độ φ150/φ120).

Sơ đồ gia công của kết nối đa tạp (Hình 2) chỉ định các kích thước chính: tổng chiều rộng 180 mm, chamfer 15 °, = 4,5 mm Độ dày thành.

Kích thước bên ngoài

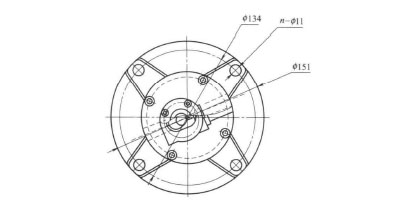

Kích thước bên ngoài của van Jet Pulse Collector 3 inch được hiển thị trong Hình 3, với các tham số chính như tổng chiều dài 134mm và các lỗ gắn của φ151mm được đánh dấu.

Với thiết kế nhỏ gọn và sắp xếp thổi linh hoạt, van phù hợp với nhu cầu làm sạch tro hiệu quả cao trong hệ thống loại bỏ bụi công nghiệp. Bằng cách tối ưu hóa cấu trúc piston và điều khiển điện từ, nó đạt được phản ứng nhanh và hoạt động ổn định, và đáp ứng các yêu cầu nghiêm ngặt về độ tin cậy và độ chính xác cho các sản phẩm xuất khẩu.

Hình.1 Hình.2Hình.3
